楔形式空心槳葉干燥機的特點
信息來源：本站 | 發布日期：
2018-04-25
| 瀏覽量：
關鍵詞：
槳葉干燥機（Paddle Dryer）泛指利用槳式攪拌器強化干燥過程的一類干燥機，屬于攪拌干燥設備的一種，但近年來國內只將楔形槳葉干燥機稱為槳葉干燥機，其他攪拌干燥機另有稱呼，為尊重行業習慣并避免混淆，如無特殊說明，本章所述槳葉干燥機也僅指楔形槳葉干燥機。
槳葉干燥機是一種新機型，與耙式干燥機傳熱方式相近，但攪拌器結構不同，性能更優，^早由德國開發設計，后來日本奈良公司引進了該技術，開發了規格齊全的系列產品，并在應用上下了很多功夫，使之成為當代有代表性的攪拌類型傳導干燥設備之一。
近些年來，國內各行業對高效節能干燥設備的需求日益擴大，很多單位從不同層面相繼參與了對該產品的開發和推廣，極大推進了該技術在我國的普及，至今，國內已有十多家高等院校、研究單位、和部分企業建有槳葉干燥機實驗室，數十家企業在系列化生產槳葉干燥機，推廣使用的物料已達數百種。
基本原理
像所有傳導干燥設備一樣，槳葉干燥機也是利用加熱面對物料傳熱，不同的是，槳葉干燥機既有靜止的加熱面，即夾套，也有移動的加熱面，即中空主軸和其上焊有的若干中空楔形槳葉。加熱面內通入加熱介質，通過器壁將熱量傳給物料，使物料升溫，水分蒸發。楔形槳葉在隨同主軸旋轉時，不斷對物料擠壓、剪切、攪拌、分散，強化了傳熱傳質速率，改變主軸轉數，即可改變攪拌強度。同時，槳葉特殊的幾何形狀，使槳葉本身具有自潔功能，加熱面不斷被更新。工作時，物料由加料口給入后，在攪拌槳葉和夾套共同作用下，水分蒸發，濕度下降，流動性增強。由于機器安裝有1~5°傾角，在攪拌器不斷翻動過程中，已干燥的物料會依自然安息角方式向低端移動，^后經溢流堰板排出機外，調整溢流堰高度，可控制物料滯留時間。濕氣體通過除塵設備分離出粉塵后，經排風機引出。如工藝需要，可引入一定量熱空氣補充到干燥室內，作為濕氣體的攜帶氣體，防止物料中蒸發的濕氣在干燥室內和后續處理設備中結露。一路蒸汽通過回轉接頭給入主軸和槳葉，冷凝水同樣通過回轉接頭排出，另一路蒸汽則直接給入夾套，放熱后排出冷凝水。槳葉干燥機典型工藝流程如下：
槳葉干燥機

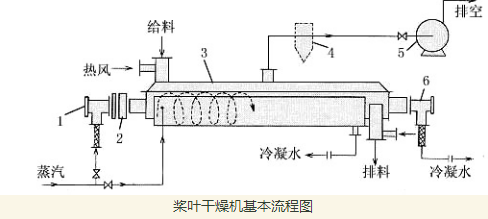

槳葉干燥機基本流程圖
1-蒸汽給入回轉接頭；2-傳動系統；3-機體；4-除塵器；5-排風機；6-排冷凝水回轉接頭
基本結構
槳葉干燥機主要由加熱、攪拌、機體、進排料、進排風、加熱介質給入及排出以及傳動系統構成，如下圖所示?；剞D(zhuǎn)加熱面由一對中空軸及槳葉構成，靜止加熱面為固定在機體下半部分的夾套，這些加熱面以傳導方式向物料提供蒸發濕份的全部熱量。攪拌系統由中空軸、槳葉及攪拌耙構成，傳動系統通過齒輪或鏈輪減速器，帶動攪拌系統在料層中回轉，對稱性攪拌葉片在回轉時只對物料產生剪切、擠壓、攪拌作業，物料的軸向移動由其流動性和機體傾角確定，非對稱型槳葉除具有攪拌功能外，還可對物料產生一定軸向推力，將物料緩慢推向排料端，因而這類干燥機機體可水平設置，或只有很小的傾角，攪拌系統不斷更新加熱面，維持整個干燥過程具有較高傳熱系數，同時，通過剪切、攪拌、分散物料的作用，提高傳質系數。機體容納物料，支撐攪拌系統，下部安裝的夾套可向物料提供部分熱量，上部空間設有進排料和進排氣通道，維持一個正常的有利于水分蒸發的小環境。
槳葉干燥機

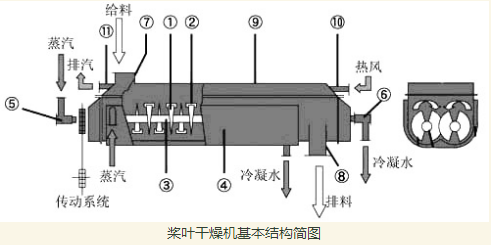

槳葉干燥機基本結構簡圖
1-楔形葉片；2-攪拌耙板；3-中空軸；4-夾套；5-進汽回轉接頭；6-排水回轉接頭；7-給料口；8-排料口；9-機體；10-進風口；11-排汽口；
主要特點
（1）屬于典型的攪拌型傳導干燥設備，熱效率高，干燥過程中不用或僅用少量熱風作為攜濕氣體，因排風散失的熱量少，熱效率通?？蛇_80%~90%，高于對流干燥，也高于一般的傳導干燥，蒸汽單耗1.2~1.6kg(蒸汽)/kg（水）。
（2）由于使用的熱風量小，粉塵夾帶少，尾氣處理設備負荷低，附屬設備簡單。
（3）特殊設計的攪拌槳葉具有自潔功能，對物料施以反復的擠壓、疏松、剪切、分散作用，傳熱系數高，一般可達80~450 w/m2.k。
（4）既有固定加熱面—夾套，又有移動加熱面—槳葉，單位容積加熱面積較高，設備體積小，占地面積小。
（5）填充率70%~80%，干燥機內存料量大，有效加熱面積高。
（6）物料滯留時間調整方便，可處理高含水物料，也可獲得^終含水極低的物料。
（7）由于槳葉的自潔作用，高含水和一般粘性物料也能較易處理，適用范圍廣。
（8）物料流動基本屬于柱塞流，無軸向返混，物料干燥均勻。
（9）可方便的與其他干燥方式組合為高效節能的干燥機組，發揮各自優勢，獲取^好的經濟技術指標。
（10）選擇工藝靈活，可常壓操作，也可真空操作或回收溶劑，或在保護氣體下干燥，還可進行漿、糊狀物料的蒸發、干燥聯合作業。
應用范圍
槳葉干燥機攪拌葉片有自潔功能，傳熱系數高，單位容積加熱面積大，占地小，配套設備簡單，在高含水或粘性物料的干燥中，顯示出優異性能，國外應用較廣泛，我國七、八十年代大化工企業引進10多套槳葉干燥機，應用在染料、聚丙烯粉末、SAN等的干燥上，起到了較好的示范作用，目前，槳葉干燥機在國內的應用已大面積鋪開，在有機化工、無機化工、冶煉、環保、飼料、食品、醫藥等行業都有廣泛的應用，已推廣使用的代表性物料有碳酸鈣、磷石膏、碳酸鋇、白炭黑、高嶺土、靛藍、聚丙烯、尼龍66、聚碳酸酯樹脂、鎳精礦粉、金陽極泥、焦油脫酚、工業污泥、生物反應廢渣、改性淀粉、醬油渣、酒糟、阿維菌素、藥用氫氧化鋁、醫藥中間體、咖啡因等。
